베란다에 독립 스위치 설치

앞에서도 언급은 했지만 확장형으로 시공이 되어있어



베란다 스위치가 거실에 위치해 있다..



그래서 정작 베란다를 나갈때는 어둡컴컴 해서 궁여지책으로 센서조명을 별도로 설치를 해놓았었다.



허나. 이놈이 배터리 충전식이라.. 어느날 보면 작동안되고..그러면 다시 충전기에 꽂아야 되고..



이것도 귀차니즘...발동



알리발 모션센서 조명



그리고 베란다를 밝히기에 뭔가 부족하다

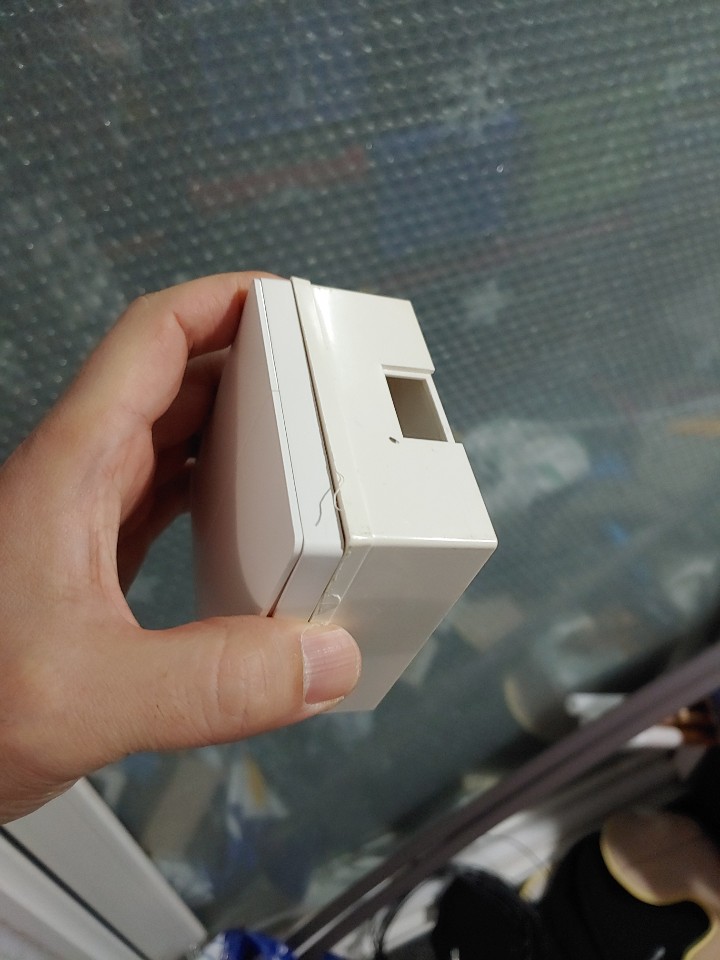

그래서 베란다에 별도 스위치를 설치하기 위해 1구 스위치도 구하고 스위치 박스도 구하고



몰딩도 사서 전등 옆에 구멍뚫어 스위치 선2가닥을 몰딩으로 설치를 하였으나...또 뭔가 아쉽다...



불도 자동으로 켜주고 꺼주면 안되겠니?

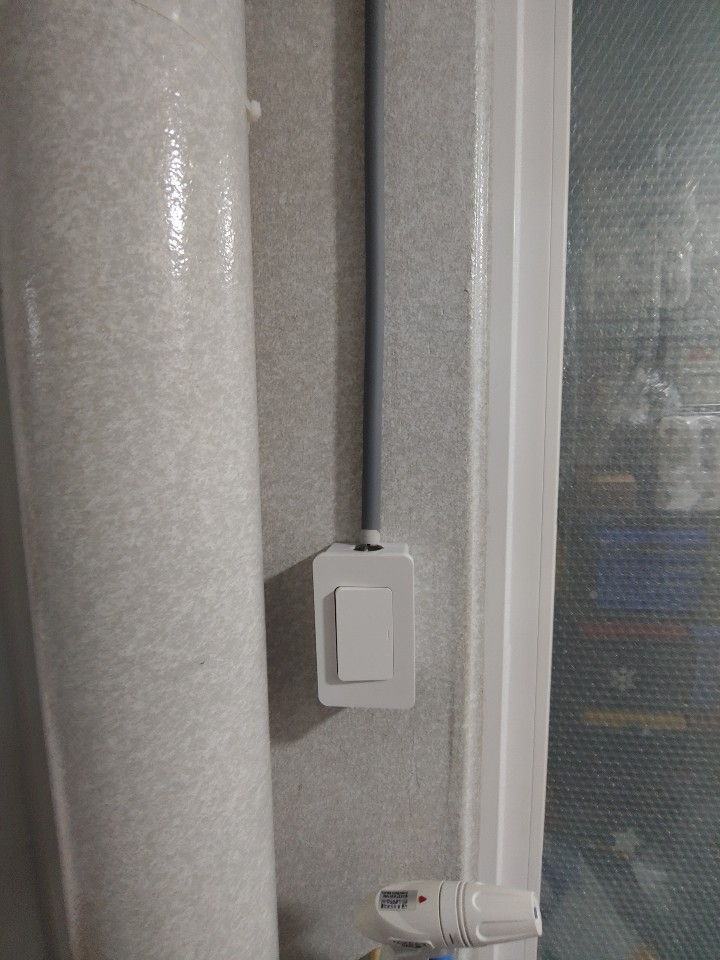

베란다에 설치한 조명 스위치



그래서 다시 교체하기로 결정(물론 나혼자 결정내림 ㅋ)



AQARA 3선식 스위치로 결정



다른이유는 없다...2선식보다 저렴하다.



그리고 노출 몰딩을 했기 때문에 중성선 하나 더 뺀다고 문제될게 없기 때문이다.



광군절때 구매한 스위치가 어제서야 도착을 했다.



바로 작업 시작..



중성선으로 사용할 선 1가닥을 몰딩에 다시 포설하고



조명분해를 한 다음 중성선에 브릿지 하면 끄읕...



이제 전기좀 만졌다고 차단기도 안 내리고 작업을 했으나..필히 조심하고 또 조심해야함..



전기 한방에 놀래서 손을 빼기때문에 벽을 때릴수도 있음



AQARA 3선식 더블 스위치

난 1구 스위치를 구매하였으나 판매자가 2구 스위치를 보내줫다...



어차피 2구가 1구보다 더 비싸니깐..나중에 다시 1구 스위치 사서 바꾸면 될듯하다..



2구는 방으로 가던 주방으로 가던 하면 될듯하구

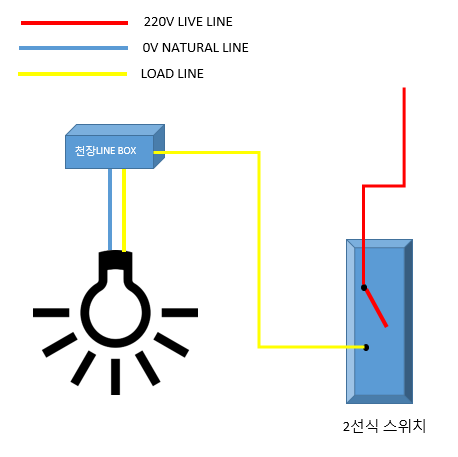

(좌)스위치 없는 조명의 배선 (우)스위치 있는 2선식 배선

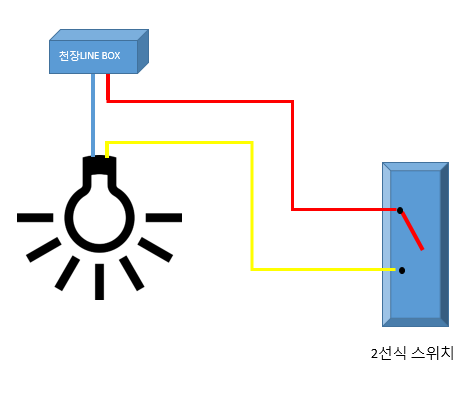

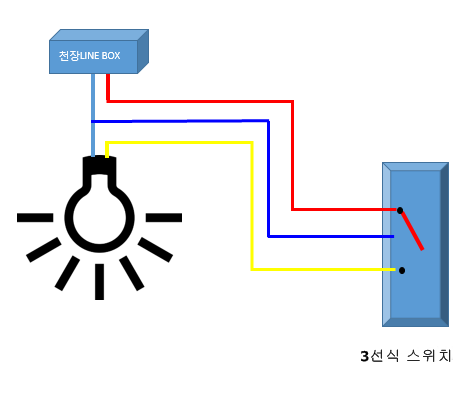

(좌)2선식으로 설치할때 배선 (우)3선식으로 설치할때 배선



그림의 이해

(상) 일반적인 조명은 전기선 2가닥이 들어가서 점등이된다.(중성선과 라이브선)

(하) 베란다에 단독으로 스위치를 설치하기 위한 결선도다.(외부 몰딩으로 포설)

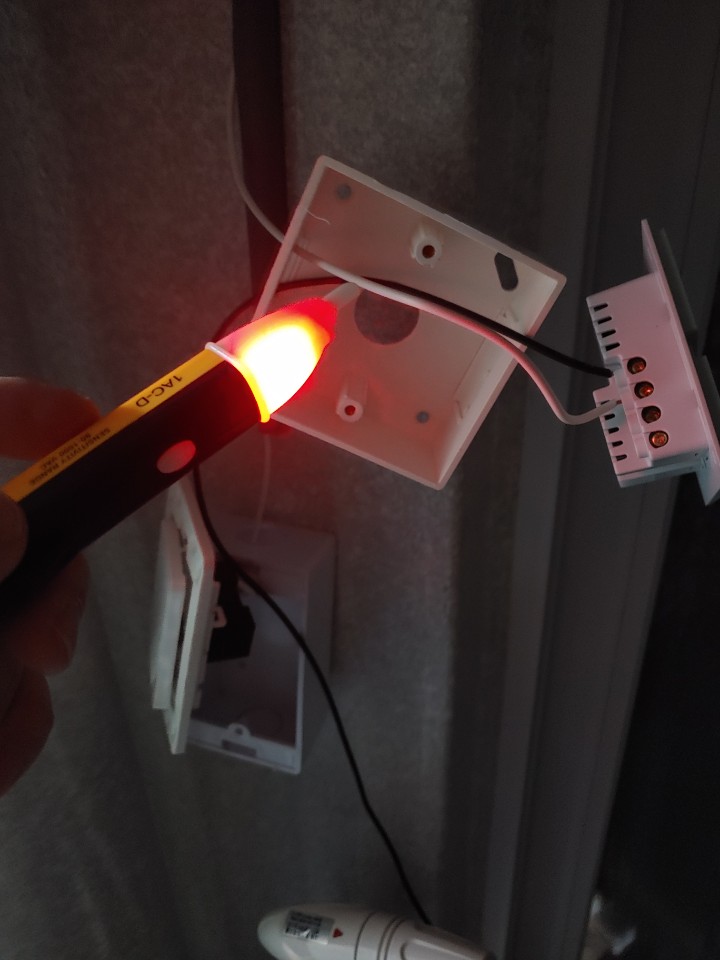

기존 LIVE 선과 LOAD선을 블랙으로 해서 검전기로 확인 후 연결

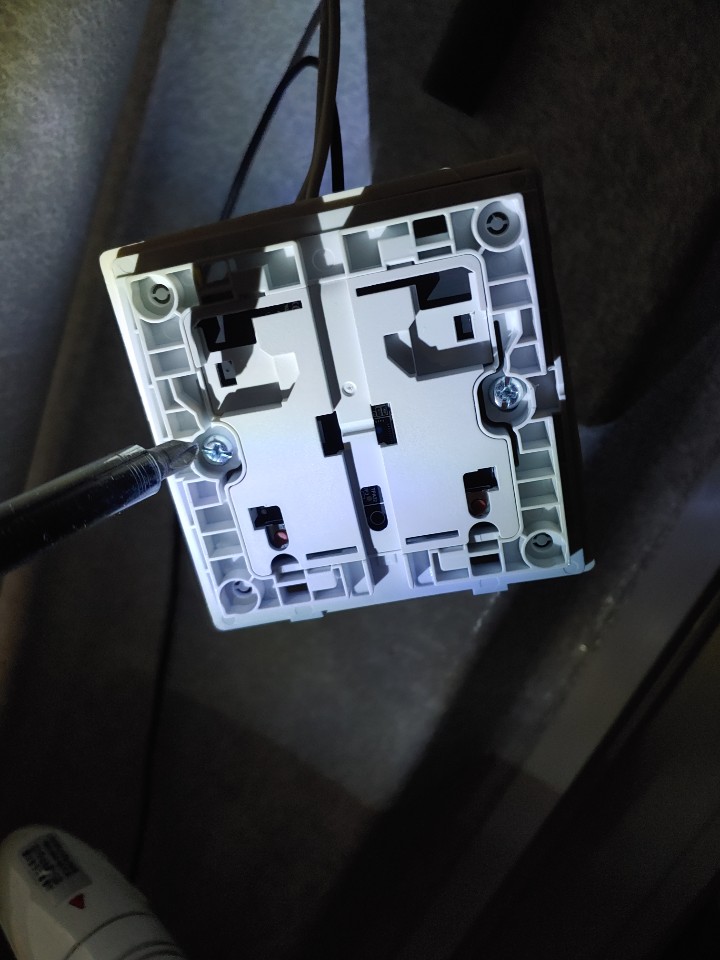

스위치 커버를 분해하면 박스와 나사 체결부가 보인다.

박스에 나사로 스위치와  체결을 하고 벽에 나사박기는 힘드니깐 그냥 글루건으로 쏜후 고정하여 작업을 마무리했다.





문열면 켜지고 문 닫으면 꺼짐

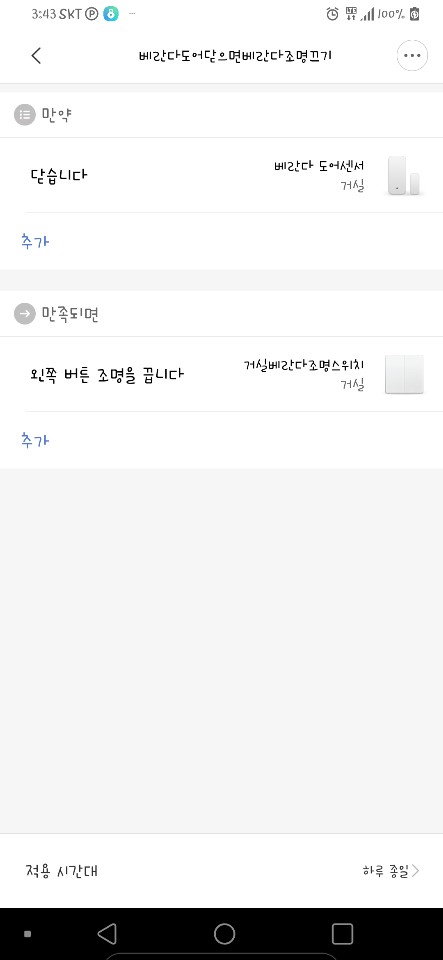

도어센서와 연동하여 자동화 구성



문열면 켜지고 문 닫으면 꺼짐..



문닫고 뭔가 뻘짓을 할때는 스위치로 조명을 켜야함



그리고 문이 덜 닫히면 거실 놀이매트 조명이 함께 켜지도록 하여, 행여 누군가 거실문을 덜 닫았을시



육안식별하기 위해 자동화를 꾸며놓았다.
