식탁등 중성선 시공 및 식탁조명 옆 전원 콘센트 설치

오늘의 할일은



1. 주방 스위치 4갱에서 식탁조명까지 중성선 설치

2. 식탁 천장 옆 샤오미 게이트웨이용 전원콘센트 설치

3. 세탁실 조명 스위치 따로 빼기



이걸 왜하느냐? 라고 와이프가 묻는다면 막힘없이 책을 읽어나가듯이 설명을 해야 살아남을수 있다.



1. 중성선포설을 하는 이유는 식탁조명을 이라이트 조명으로 교체를 한상태에서 앞전에 말했다시피 물리버튼을

기존 스위치로 해놓은 상태이다.



그래서 기존 스위치를 꺼버리면 조명이 안켜지는 상황이 발생해서 임시방편으로 스티커를 붙여놓았다..



"건들지 마시오" .사람의 심리가 건들고 싶다..그래서 이것또한 스마트스위치로 바꿔야 하지 않겠냐?

라고 설득을 했다.

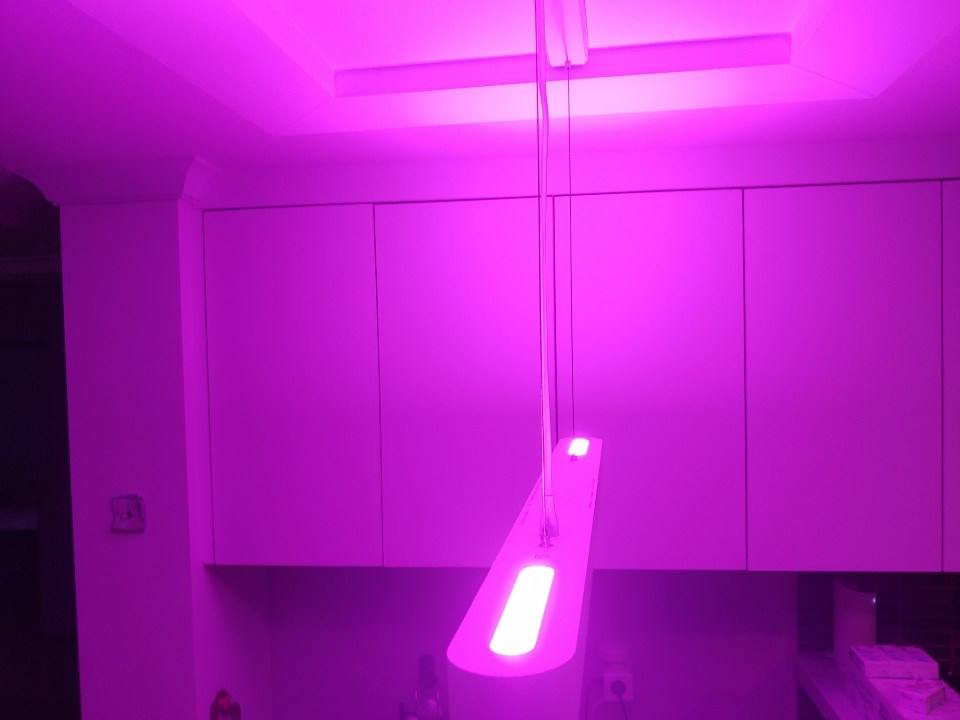

이라이트 식탁조명

2.샤오미 제품군들이 늘어남에 있어서 기존 게이트웨이 위치로는 우리집 전체 커버가 안된다.



그래서 최적의 위치인 식탁위 천장으로 해야한다고 돼도않는소리로 와이프 설득을 했다.



물론 와이프의 한심한 인간이라는 뜻의 눈초리는 덤이다.



3. 집의 우풍(?)이 나름 심해 가끔 세탁실 문을 열어놓는 상황이 발생하는데 자동으로 닫아주지는 못할꺼 같고



일단은 육안으로라도 확인하는게 좋겠다라는 생각에 이번 광군절때 구매한 스마트 플러그랑 ST 도어센서로



문개폐시 조명 연동을 한상태이다. 근데 이걸 활성화 하려면 결국 세탁실 조명 물리스위치를 상시 ON로 해놓아야



하는데 주방의 창문쪽 다운라이트는 센서로 동작이 되지만 정작 세탁실은 상시 켜져 있는상태여서 어쩔수 없이



노출스위치 설치를 감행할수 밖에 없었다.



물론 혼자만의 설득이다. 그래서 샤오미 3선식 스위치를 알리에서 구매한 상태이다.



자..이제 본론..



1.주방은 스위치가4구라서 전선이 5가닥(스위치4개, live line1개) 들어가 있다. 여기서 중성선 1개 추가 및



천장 전원콘센트 용도로 사용할 live 선도 추가해야하므로 2가닥을 더 넣어야 하는데 과연 이미 5개의 선이 들어가 있는



관로에 들어갈까? 라는 의구심에 인출선을 쑤셔 넣어보니...ㅎㅎ 나온다. 인출선까지는 ok 그럼 선 2가닥이 들어갈까?



다시 밀어넣어 본다...걸리는 느낌이 나면서도 자꾸 들어가네? 오호라~~하면서 밀어넣었는데. 일단 식탁등까지는



중성선과 라이브선 2가닥 빼는건 쉽게 성공

주방 4구 스위치와 식탁조명까지 중성선 시공



2. 샤오미 gateway 천장 콘센트 전원 설치



전기220V 콘센트는 기본적으로 2개의 전원선과 접지선 이렇게 3가닥으로 구성된다.



전기는 0V와 220V 두개의 라인이 만나야 220V가 나오기 때문에 0V 나오는선을 흔히 중성선이라하고



220V 출력선을 live, hot 선 이라고 한다.



고로, 중성선, 라이브선, 접지선 3가닥의 선이 콘센트로 가야하는 상황



LIVE 선은 스위치박스에서=>식탁등으로=>콘센트위치



중성선은 식탁등에서=>콘센트위치



접지선도 식탁등에서=>콘센트위치



다행이 식탁등은 접지가 있다..(희안함..나머지등은 없음)



스위치박스에서 식탁등까지 중성선 설치하면서 LIVE 선도 같이 포설을 했기에 식탁등 => 콘센트위치까지만



가면 되는데 문제는 천장 고정목이 격자로 되어 있어 지나갈 틈이 없다. 여기서만 1시간동안 삽질한거 같음



철사 옷걸이 3개 분해하고 천장에 구멍을 두개나 뚫었으며,,,아들램은 낮잠자고 깨어나서 자꾸 나한테 온다고 하지...하.



사진 상에서 상단 구멍을 뚫었는데 구멍을 기준으로 하단에 고정목이 있는데 그쪽으로 옷걸이가 넘어가서



어쩔수 없이 홀가공을 추가로 했다. 아무리해도 원래 구멍으로는 넘어오지가 않아서 어쩔수 없었다.



그래서 결국 구멍이 두개가 됐다. 어차피 우리집은 벽지 시공이라 벽지로 까이꺼 메꾸면 되지

(좌)식탁등에 인출선과 옷걸이가 들어가 있음 (중)콘센트 자리구멍두개중 옷걸이가 삐져나옴 (우) 콘센트 연결 완료



3.세탁실 조명스위치따로 빼기



이건 이미 앞 베란다에서 한번했기에 식은죽 먹기 수준이다.



기존 달려있는 조명을 탈거하고 조명의 2가닥중 LIVE선(스위치ON 했을시 전원 220V)을 연장하여 스위치로 내리고



중성선도 브릿지해서 스위치로 내리고 라이브선 반대선도 스위치로 내린다음 이선은 다시 조명으로 올렷다.

일단 마감도 안된상태이고 간이 스위치로 연결만 해놓은 상태로 마무리를 했다.



이로써 집안의 조명 50%로는 한거 같다..



다음은 보일러 룸콘작업이다. 네스트 어여 오세요
