선형 모터를 활용한 창문 자동화

이미 체인모터를 활용한 창문자동화가 되어있는 상태에서 좀더 빨리 닫히고



저렴한게 없나 검색해 보다가 DIY제품으로 많이들 활용하는 선형모터를 이번 알리 썸머 세일때 구매를



해보았습니다.



혹시나 활용이 안되면 반품할 목적으로 무료반품이 가능한 셀러한테서 구매했으며



원래를 화장실 변기 레버를 자동으로 내릴려고 알아보던 제품이였는데 적용여부를 가늠할수가 없어



저렴한 금액대의 제품을 쳐다보니 스트록(작동길이) 10cm만 되는 제품으로 구매를 했습니다.



배송을 기다리는 사이에 PIR 센서로 센싱후 모터를 작동시키는 '내리미' 라는 제품을 저렴하게 구매하게



되어 선형모터는 변기에는 적용을 할수 없게 되어 그나마 창문을 열기 번거로운  세탁실 창문에 적용을



하였습니다.



이런 모터류를 장착할때는 꼭 짚어되는점이 있습니다.



' 위급한 상황일때 창문을 열어야 하는곳인가? '



이걸 설치하면은 수동으로 절때 스트록을 밀어넣을수가 없다..그러므로 정전이나 화재가 발생했을시



창문을 열어서 탈출을 해야하는곳은 가급적 설치하는걸 한번더 고려하여야 합니다.



또는 창문에 고정하는부분을 걸쇠로 걸어서 고정을 하면은 창문을 열고 싶을땐 걸쇠만 풀어버리는 되는



구조로 하는것도 좋을듯 합니다.



저희집은 1층이라서 창마다 방범창이 설치가 되어있어 창으로 탈출할수 있는곳은 거실창뿐이라



그냥 설치를 했습니다.



그리고 정 급하면 샷시를 열겠습니까?! 그냥 유리를 깨부시겠죠 ^^



12V 선형 에큐레이터 50mm 100mm 150mm 200mm 스트로크 선형 드라이브 전기 모터 선형 모터 컨트롤러, 100/200/300/500/700/1000N|DC Motor| - AliExpress

31902.0₩ 40% OFF|12V 선형 에큐레이터 50mm 100mm 150mm 200mm 스트로크 선형 드라이브 전기 모터 선형 모



구입한 옵션은 작동 속도가 제일빠르고 저렴한 제품으로 선택했습니다.



12V 100N 90mm for second



초당 100N의 힘으로 90mm 이동이 가능하다는 뜻이다. 고로 빠르다라고 이해하시면 됩니다.



와이파이 Tuya 스마트 스위치 홈 automationAdjustable 길이 100 ~ 400mm 체인 자동 창 오프너 클로저 푸셔|Access Control Kits| - AliExpress

19627.0₩ 5% OFF|와이파이 Tuya 스마트 스위치 홈 automationAdjustable 길이 100 ~ 400mm 체인 자동 창 오프너



기존 클로저가 250N 10mm for second 이니 이제품에 비하면 엄청나게 빠른 제품인건 맞습니다.



기존 클로저는 완성품의 모습을 갖추고 있다면 선형모터는 custom의 형태를 띄고 있습니다.



전압공급부터 작동까지 알아서 해야합니다.



저는 최대한 제가 가지고 있는것을 활용할 목적으로 구매를 하였기 때문에 기존 체인형 제품이 더



저렴할수도 있습니다.



다만 wifi & zigbee의 차이는 있을수 있습니다.



준비물은

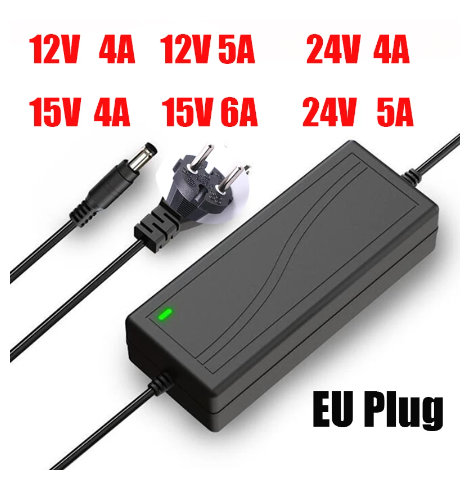

전원을 공급하기 위한 12V 아답터



컨트롤러 역활을 수행할 2CH Zigbee Switch



그리고 모터의 정방향 역방향을 해주는 2ch 구성도





결론부터 말씀드리자면 스트로크 더 긴걸 구매했어야 하는..후회가 있습니다.



작동 잘 됩니다. ^^



영상 첨부합니다.



설치방법은 모터 고정하고



2ch zigbee 스위치는 dc 5v~37v 까지 가능해서 아답터의 12v 전원으로 입력 전원을 넣어주고



거기서 브릿지한후 모터까지 전원을 함께 인가 하였습니다. 결선방법은 사진 참고해주세요



제일 상단에 위치한 결선입니다.



zigbee 채널이니 st에서 등록한후 인칭모드로 전환해주시고



인칭모드에서 스트록 동작 시간에 맞게 몇초후 꺼짐까지 해주시면 됩니다.





이제 필요한건 온도계가 필요할듯하네요



세탁실 건조기와 세탁기 가동시 온도와 습도에 따라 창문을 열고 닫고 하면 좀 더



쾌적한 환경이 될듯 합니다.
