orbi rbk20 라우터 설치(개고생)

우리집의 환경을 먼저 말하자면...



집 평면도

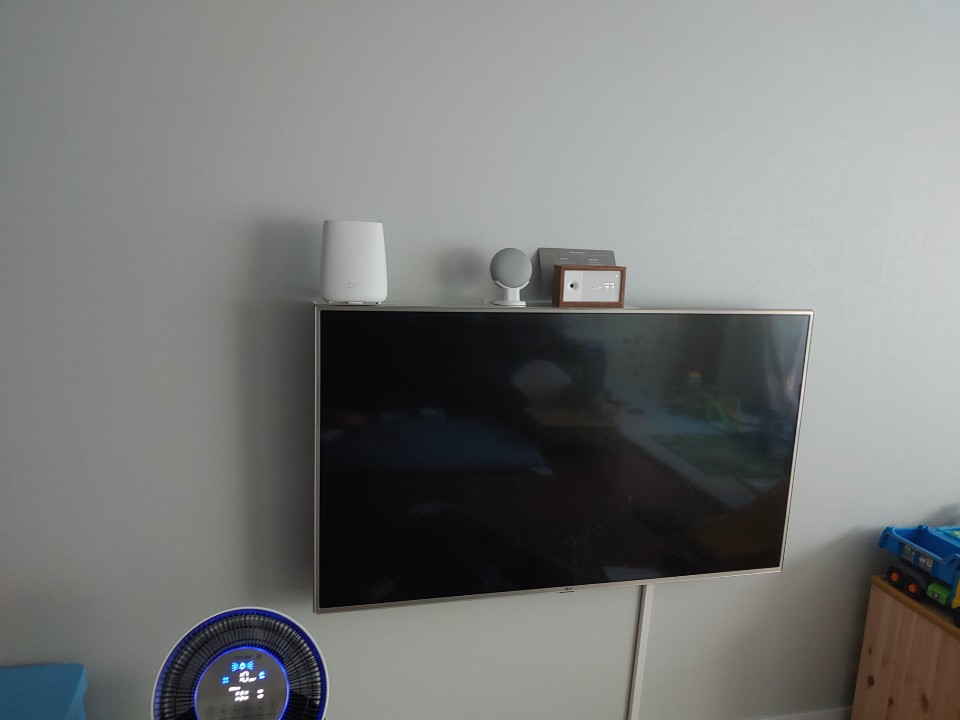

거실 TV 구성

서재 - 벽단자함 위치

거실 - tv, ip 셋탑박스, 라우터, st hub

주방 - 라즈베리파이4

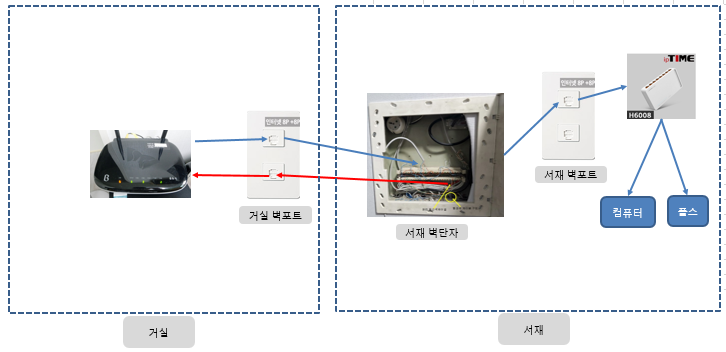

통신사 라우터 적용당시 맵

처음에는 통신사 라우터 하나로 집안을 전체 커버하고 있었지만..



샤오미 device가 점점 늘어남과 동시에 끊어지는 일이 빈번하게 발생하여 급하게 제대로 알아보지도 않고



mash 망을 구현하는 ORBI가 좋다는 소리에 바로 중고나라에서 ORBI RBRK20을 구매해버렸다.



본채1 = RBR

새틀1 = RBS

본체 1+새틀1 = RBK

구성은 이렇게 보면 되고 나는 새틀이 포함되어있는RBK20을 구매했다.





성능이 딸리는 통신사 라우터는 창고행으로



이제 우리집도 ORBI로 므찌게 인터넷 생활을 해볼까나!!!



그럼 ORBI의 구성품에 대해서 알아보자..



뒤에 숫자는 무었이냐..자세히는 모르지만 인터넷 포트 총 수량을 말하는걸로 이해하면 된다.



20은 WAN 1 + ETHERNET 1 = 단자총 2개

30은 WAN 1 + ETHERNET 2 = 단자총 3개

40은 WAN 1 + ETHERNET 3 = 단자총 4개



메인선 하나와 이더넷으로 뿌려주는 포트 수를 합친 수가 뒤에 숫자의 의미이다.



자 이제 슬슬 감이 잡힐런지 모르겠지만, 20은 이더넷 단자가 한개다 근데 WHY NOT?



집집마다 상황은 다 틀리겠지만, 보통은 거실에 라우터가 위치해 있을 것이다.



물론 TV도 거실에 있겠지요



요즘은 TV도 다 IPTV를 보는 상황이니 정리를 하면은



TV=IPTV=통신사=유선 연결해야함

라우터=인터넷=유선 연결해야하함



어라..TV하나 꽂으면 PC는? 하...단자가 부족하네..

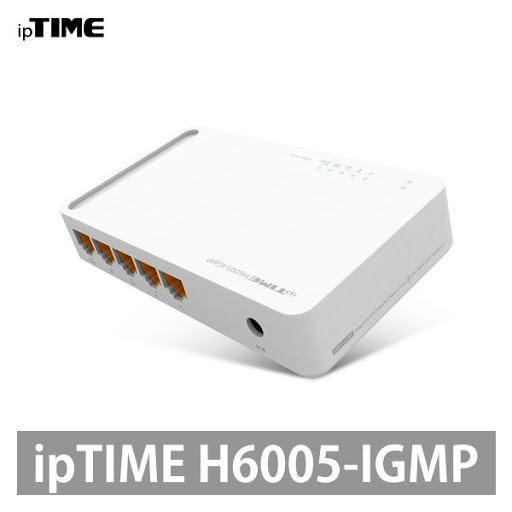

혹시 몰라 아래에서 말하는IGMP가 되는 기가스위치허브로 구매를 했다.





이제는 포트 문제도 해결되었다고 생각한 순간..TV가 안 나온다.



검색신공....문제는 IGMP....



IPTV는 공인IP가 들어가야만 셋탑박스가 공인IP 인지를 해서 TV가 송출이 된다.



그래서 라우터 포트에 셋탑박스를 연결(DHCP)하면 공인 IP가 아닌 사설 IP로  송출을 해서



TV가 안나온다. 자그럼 어떻해야함?

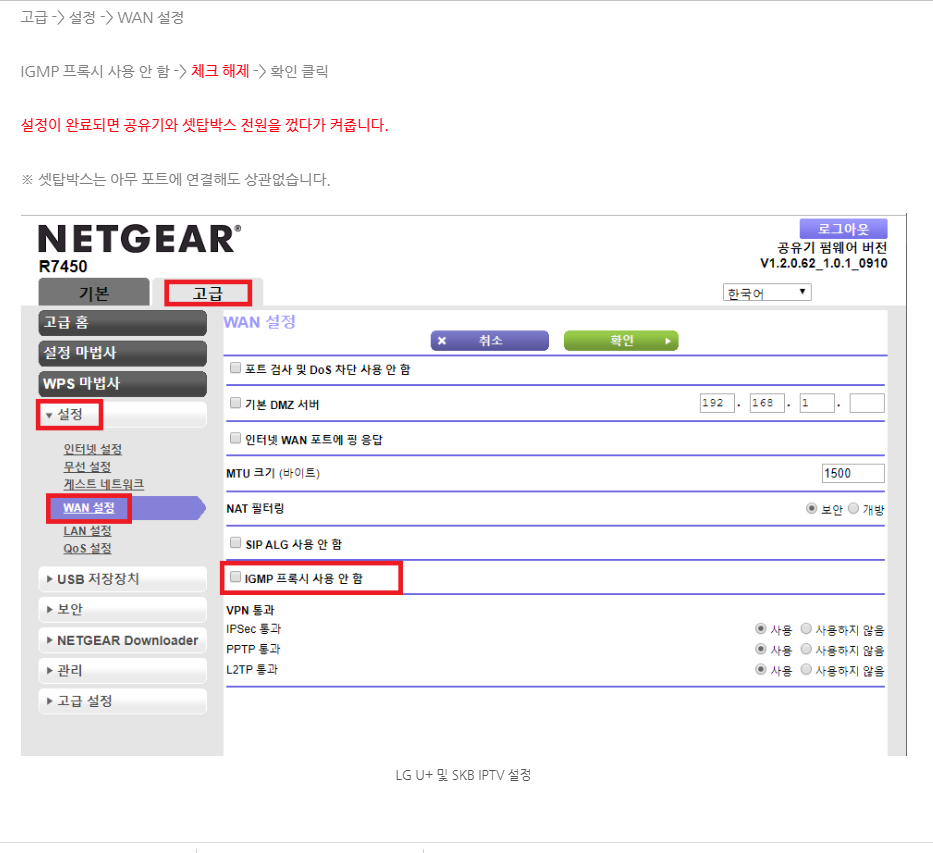

IGMP를 설정해야하는데 이건 공유기 설정에서 하면 된다.



넷기어 기본 설정 주소는



무선망이나 라우터 포트에 유선으로 PC를 연결하여 192.168.1.1 로 접속하면 된다.



ID는 ADMIN

PASSWORD는 라우터 하단에 명기되어 있다.



넷기어에 확인해본결과 KT는 공인 IP를 사용하고 SK와 U+은 사설이라고 하는데



우리집은 SK임에도 불구하고 공인 IP를 사용한다.



이 두가지에 따라 설정법이 틀린데...하나씩 해보고 되는걸로 설정하면 된다.

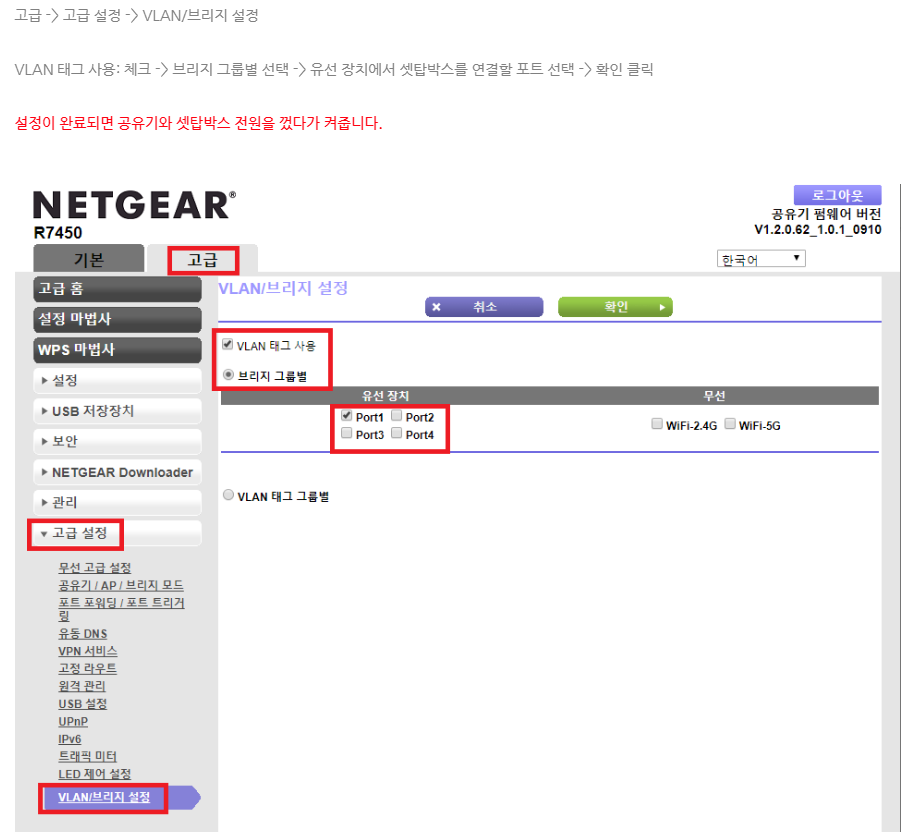

KT 셋탑



자 여기까지 햇으니 이제는 마무리!!



TV도 잘 나오고 PC에 연결한 인터넷도 잘 되고..누누난나~~~며칠동안 열심히 IOT를 구성하고 있는데..



또 문제에 봉착했다..



포트포워딩..DDNS..



외부에서 나스나 개인서버처럼 활용하려고 라즈베리파이를 구매해서 세팅을 하는도중



포트포워딩을 해야하는 상황인데 어라..안되네..



확인을 해보니...같은 넷상이 아니라서 안되는거였다.



아래는 예전에 구성했던 맵이였다.



서재에 벽단자에서 포트가 부족해 스위치허브를 하나더 구매한 상태다.

ORBI의 이더넷 포트는 공인 IP의 앞자리를 그대로 받아온다.



공인 IP가 ORBI의 WAN 포트로 들어오고 IGMP를 설정했으니 이더넷포트도 역시 공인 IP로 송출이 된다.



뭐 포트포워딩을 하기전까지는 전혀 문제가 되질 않았다.



인터넷이 잘 되니깐!!!



그리고 무선은 사설 IP주소로 할당한다.....쉽게 설명하면 무선은 192.168.1.XX로 시작하고



유선은 1.210.1.XXX으로 시작한다.



라즈베리파이나 PC, ST허브는 모두 1.210.1.XXX로 시작하고 포트포워딩을 하려면 192.168.1.XXX로 시작을



해야하는데 안된다..당연히 안되지.. 만약 ORBI30이상의 제품을 쓴다면 이 문제는 간단히 해결이 될것이다.



포트 한개는 IGMP로 공인IP로 할당해주고 나머지는 DHCP모드로 되면서 192.168.1.XXX 로 설정된다.



이래저래 확인해본 결과 방법은 두가지..



ORBI 30이상의 제품을 구매하는것과 기존 통신사 라우터를 다시 설치하는것...



금전적인 면에서는 당연히 후자다..



이미 ORBI RBK20이 20만원이라는 거금을 투자했기에 또 중복투자는 할수 없는상황이다.



아래는 현재 구성맵이다.



통신사 공유기를 ORBI 윗단에 설치를 해서 포트1 - IPTV 포트2 - ORBI에 연결하고



 ORBI는 IGMP 사용안함으로 설정하면은 ORBI 이더넷 포트도 모두 192.168.1.XX로 뿌려준다.



그리고 ORBI30이상 적용하게 되면 통신사 공유기는 없애버리면 된다. 그럼 모든게 OK



여튼 이렇게 구성을 하고 하고 나니 포트포워딩이 잘 된다.



정리를 하자면



RBK20을 사용시

1. 거실에 유선단자가 2개 이상이면 스위치허브가 필요

2. NAS 또는 외부에서 제어를 하려면 포트포워딩이 필요하니깐 이럴땐 30이상의 ORBI 사용
