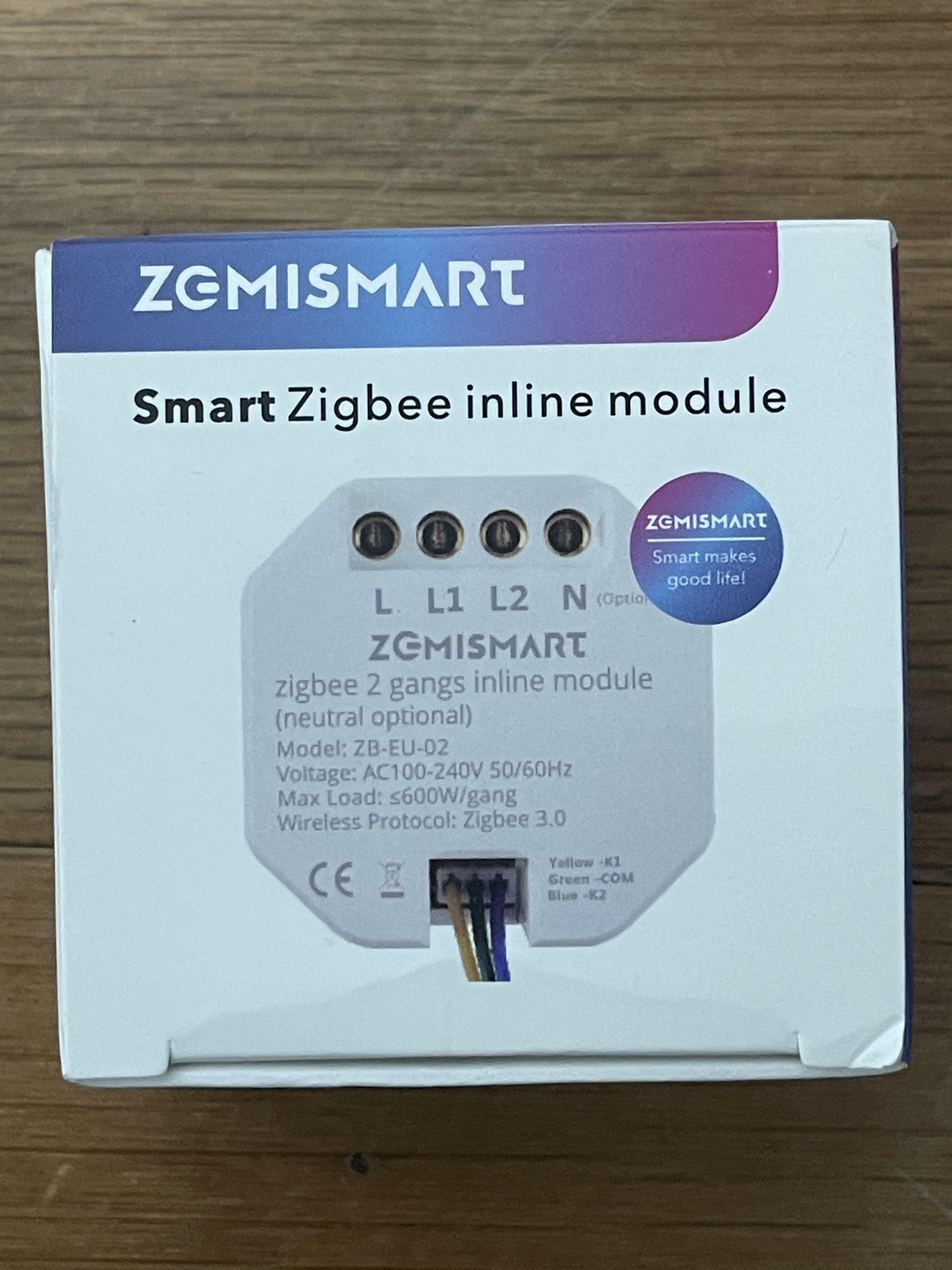

Zigbee inner relay

Zemismart 에서 출시된 2구 이너 릴레이입니다.



최근에는 동일사양에 Matter 제품이 출시가 되었습니다.



Matter 2gang inner relay :: 인생 고기서고기다 (tistory.com)

Matter 2gang inner relay

이제품은 Matter가 출시되기전에 나온 제품인데 Matter 제품과 함께 구매를 해버려서 Matter 제품만 가지고



놀다가 문득 생각나서 박스에서 꺼내어 보았습니다.

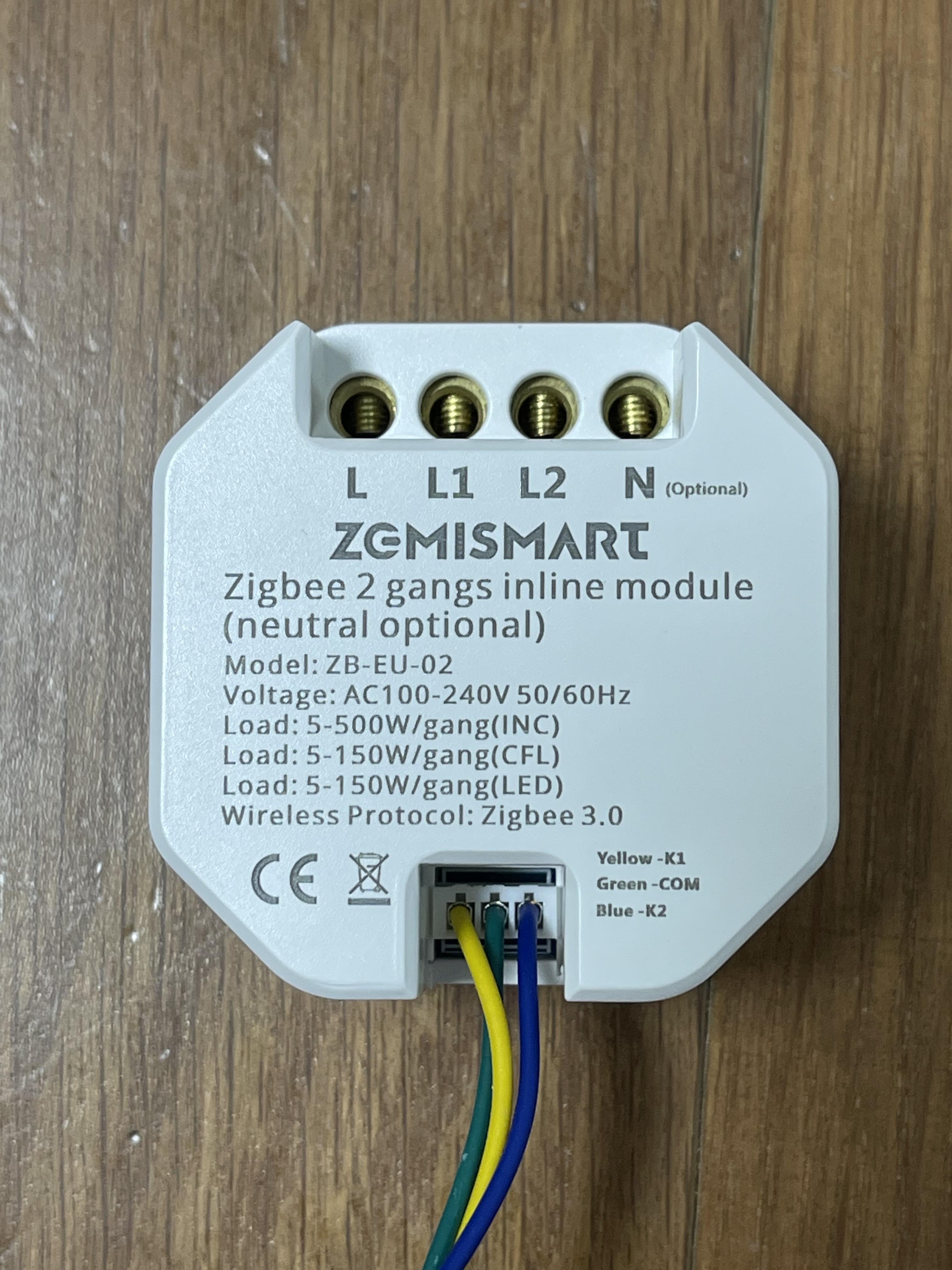

Load 란에 보면 (INC) / (CFL) / (LED) 라고 적혀 있는데 조명의 TYPE입니다.



INC : INCandescent light bulb(백열조명)

CFL : Compact Fluorescent Light(소형 형광조명)

LED : Light Emitting Diode (LED조명)



요즘은 다들 led를 많이 선호하는 추세죠



이제품은 요즘 트랜드에 맞게  중성선이 optional으로 설정되어있습니다.



그래서 중성선이 없는 국내 스위치 박스에서도 사용할수 있고 리피터 효과를 보고 싶으시면 중성선을 포설해서



설치하셔도 됩니다.



그리고 예전에 시하스 제품처럼 스위치로 가는 선이 장착 되어있습니다.



처음 inner 제품을 접하면 여분의 선이 없어서 멘붕이 오기 마련인되 말이죠 ^^



설치도 헷갈리지 않게끔 메인 입력단자와 물리스위치 단자를 분할 배치를 하여 설치가 용이하게 되어있습니다.



제품 상단에  L  L1  L2  N



하단에는 선 3가닥이 연결되어있고 이거는 물리 스위치에 꽂는거에요 라고 보기 좋게 되어있습니다.



여기서 단점....물리 스위치에는 대부분 HIV 선을 꽂도록 되어있어서 연선을 연결을 할수가 없습니다.



문제는 연선으로 되어 있습니다.  이러면 결국 소비자는 별도의 연장선과 커넥터가 있어야 하는 상황이



되어 버립니다. 이걸보니 떠오르는게 있네요 아카라 스위치 입니다. 박스에 칩센 컨넥터가 함께 동봉되어 있어서



소비자의 설치가 쉽게 해두었죠

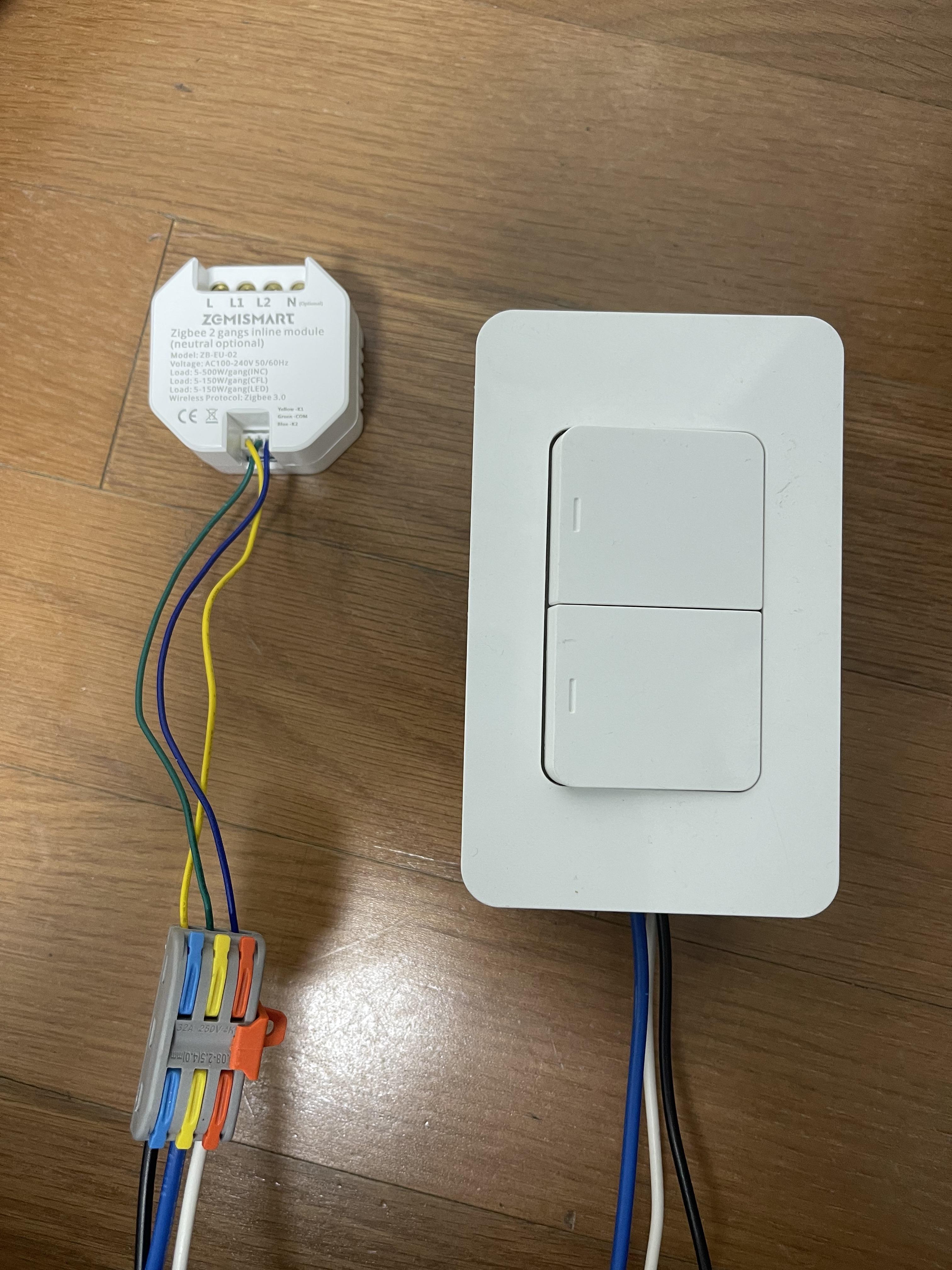

설치를 해보겠습니다.

중성선이 옵션이 제품이라서 플리커 현상이 일어나는지도 한번 확인해볼결 중성선 연결은 안했습니다.

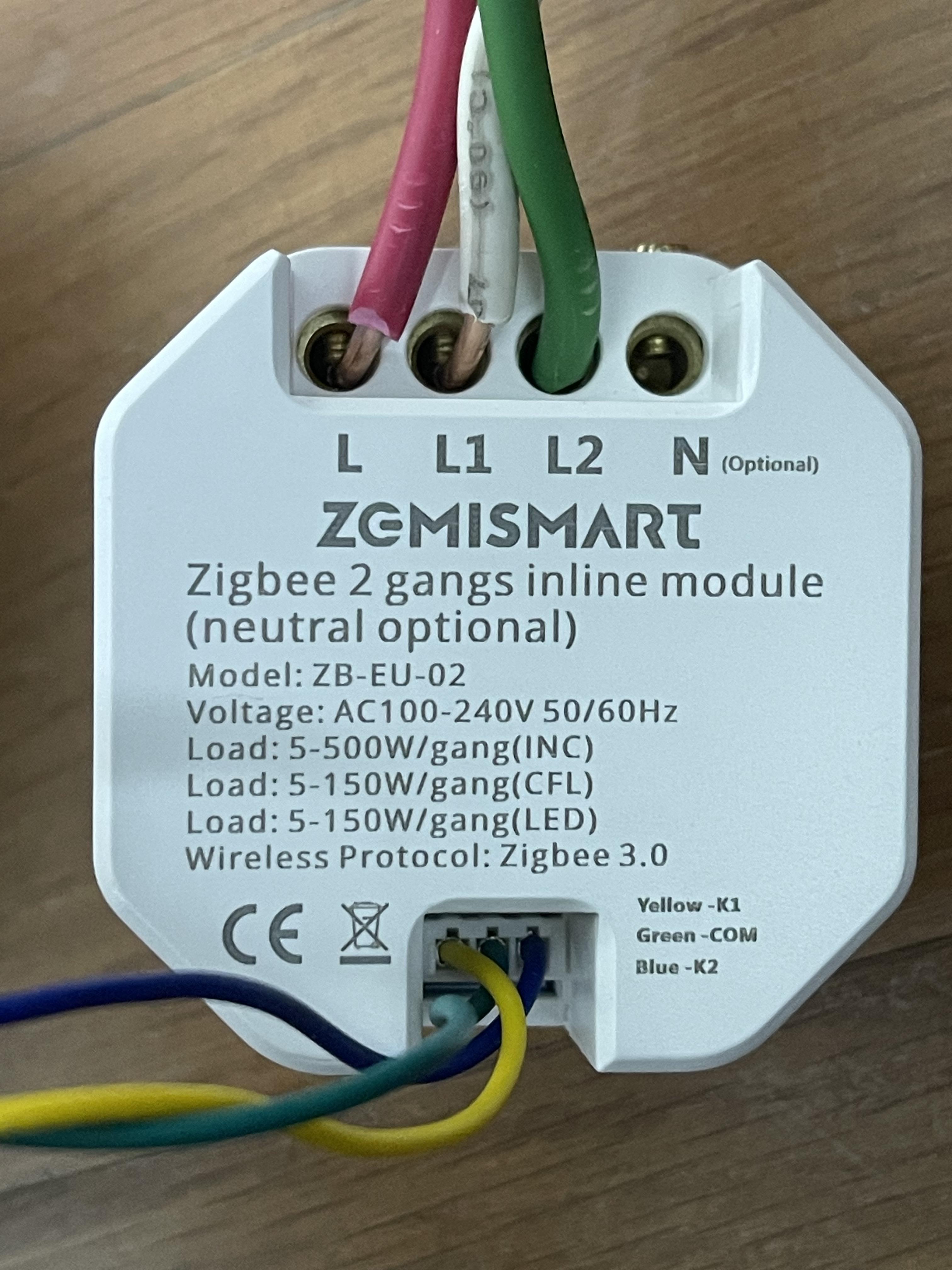

L - 벽에서 나오는 활선을 연결



L1 - 스위치1번에 연결된 선을 연결



L2 - 스위치2번에 연결된 선을 연결



N - 비움



하단부 3가닥 중



Green - 물리 스위치의 활선 자리에 연결



Yellow - 스위치 1번자리에 연결



Blue - 스위치 2번 자리에 연결



이렇게 연결하면 정상 작동 됩니다. 눈에 거슬리는게 있습니다.

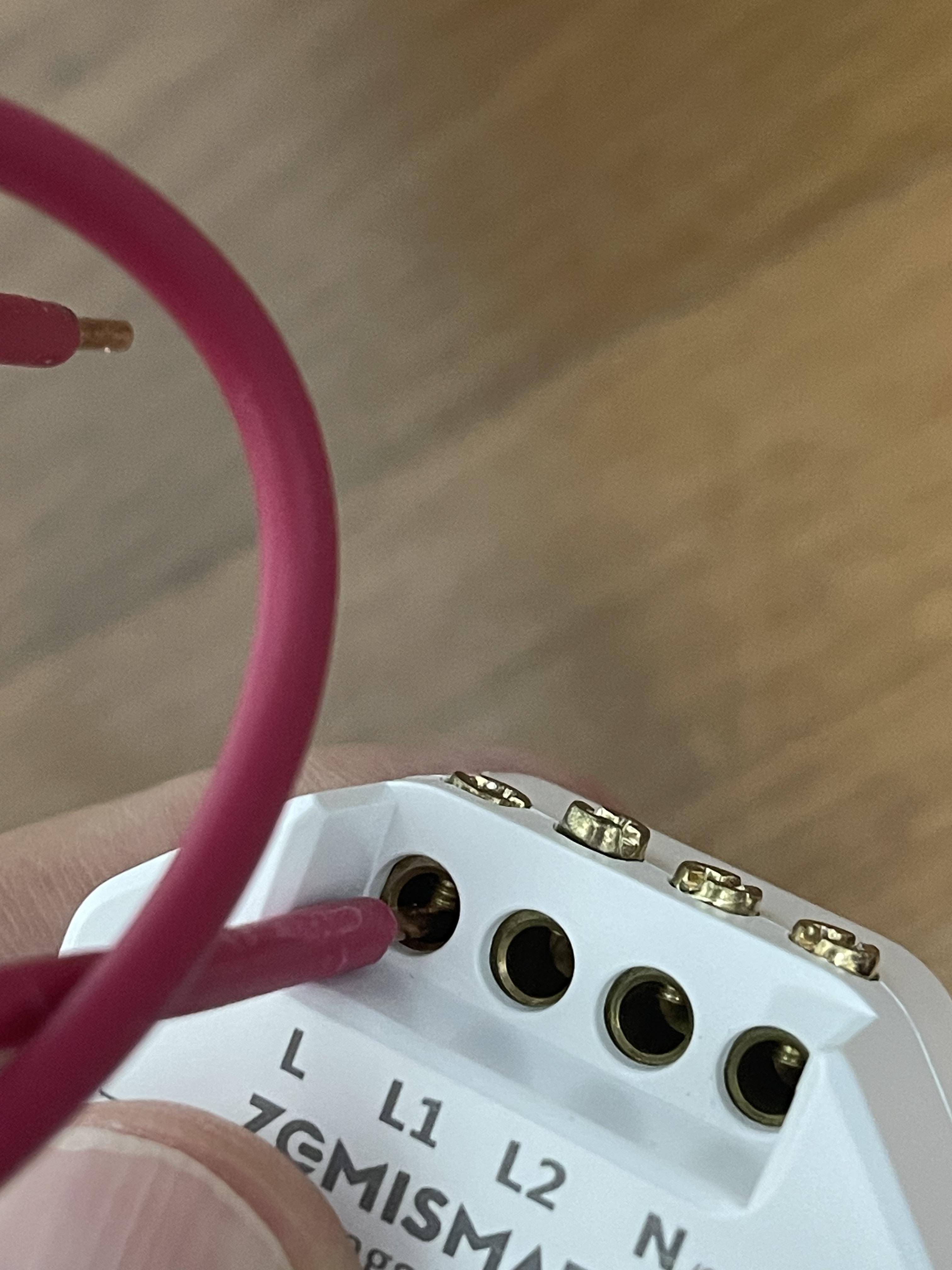

Matter 제품과 흡사하기에 동일한 증상인데요 전선 체결부위의 나사 홈이 얕아서 2.5sq 선을 물리면



나사 머리가 바깥으로 약간 돌출 됩니다. shot 위험이 있습니다.



나사위치를 전선 삽입하는곳과 바꾸면 좋았을꺼 같긴한데 그렇게 되면 스위치 박스에 릴레이를  넣으면



전선은 90도로 꺽이는 문제가 있어서 이쪽으로 설계를 한거 같습니다.



사이즈를 키우더라고 저건 손을 봐야 될꺼 같습니다. 일단은 절연 TAPE 마감은 필수일듯 합니다.



전선 연결은 끝났구요 이제 페어링을 해볼게요

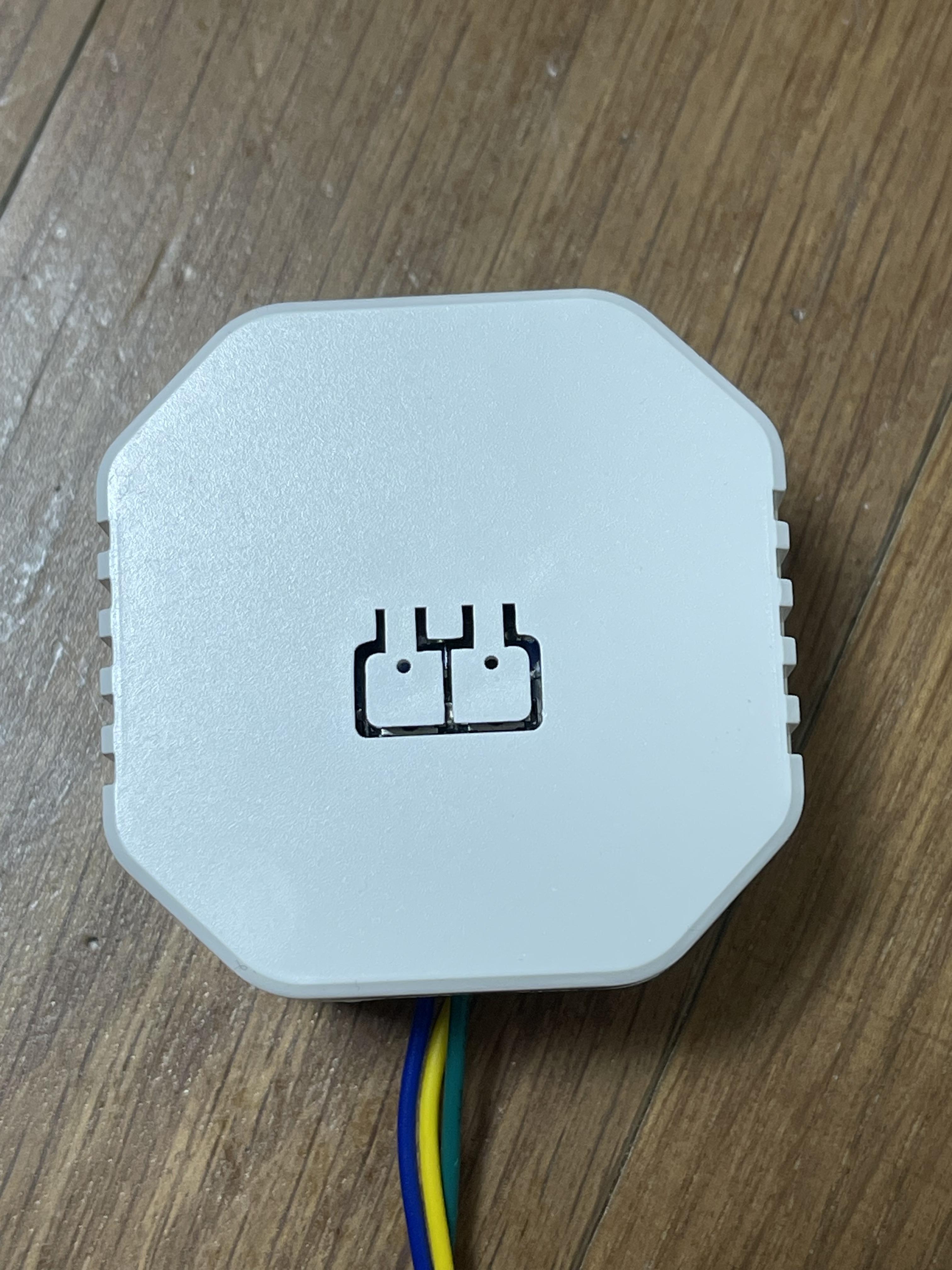

페어링은 본체 뒷면에 물리스위치 2개가 있습니다. 텐션이 엄청 강합니다.



아마도 박스에 밀어넣었을때 쉽게 눌리지 말라고 한거 같은데..엄지손가락으로 누르고 있기가



쉽지가 않더군요

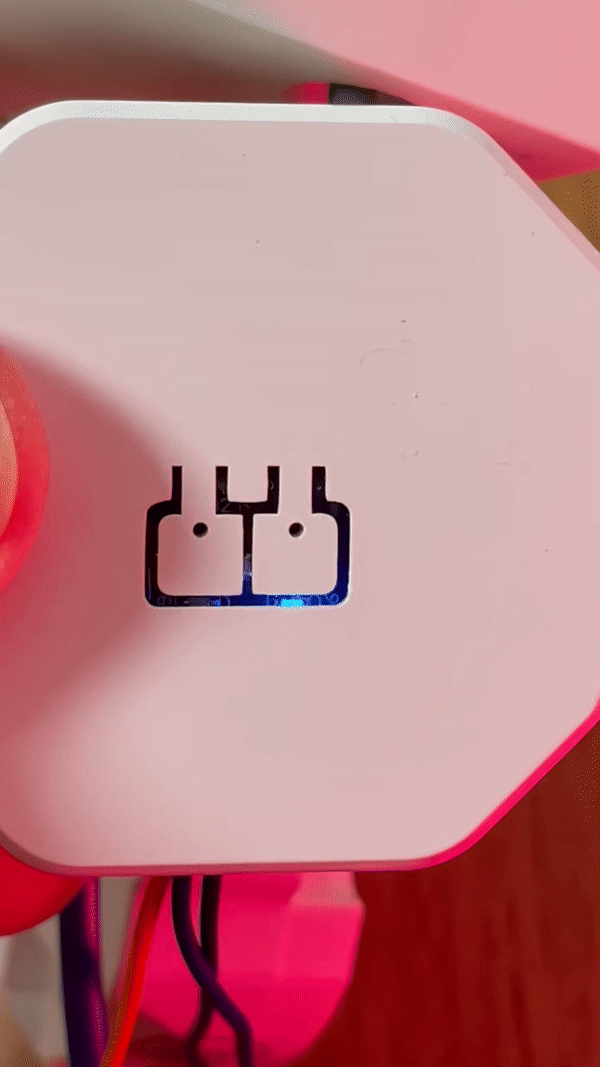

아무 스위치나 5초 이상 누르고 있으면 LED가 깜박입니다.

투야 제품이니 투야에는 두말할 필요없이 연결이 잘 되구요

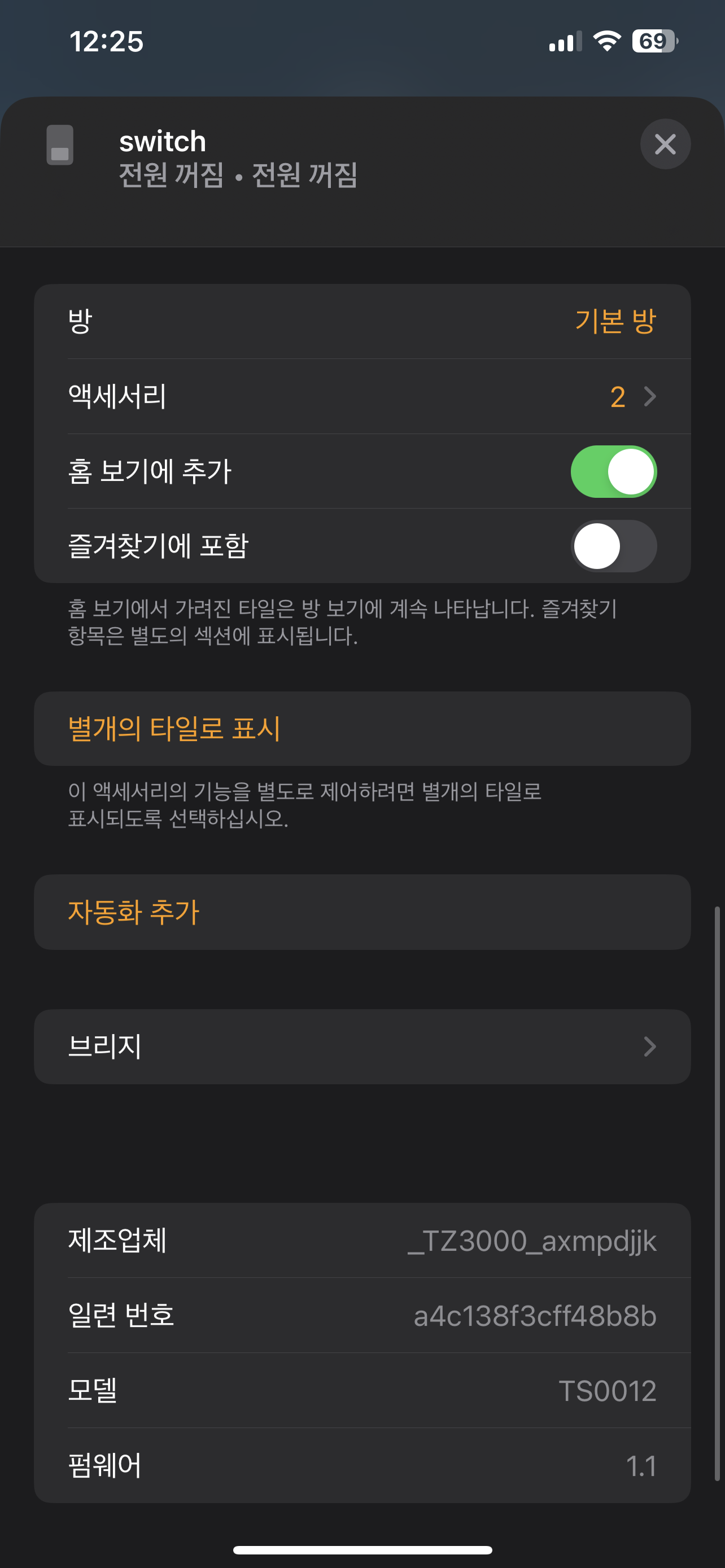

홈킷허브 있으시면 홈킷에도 올라옵니다.

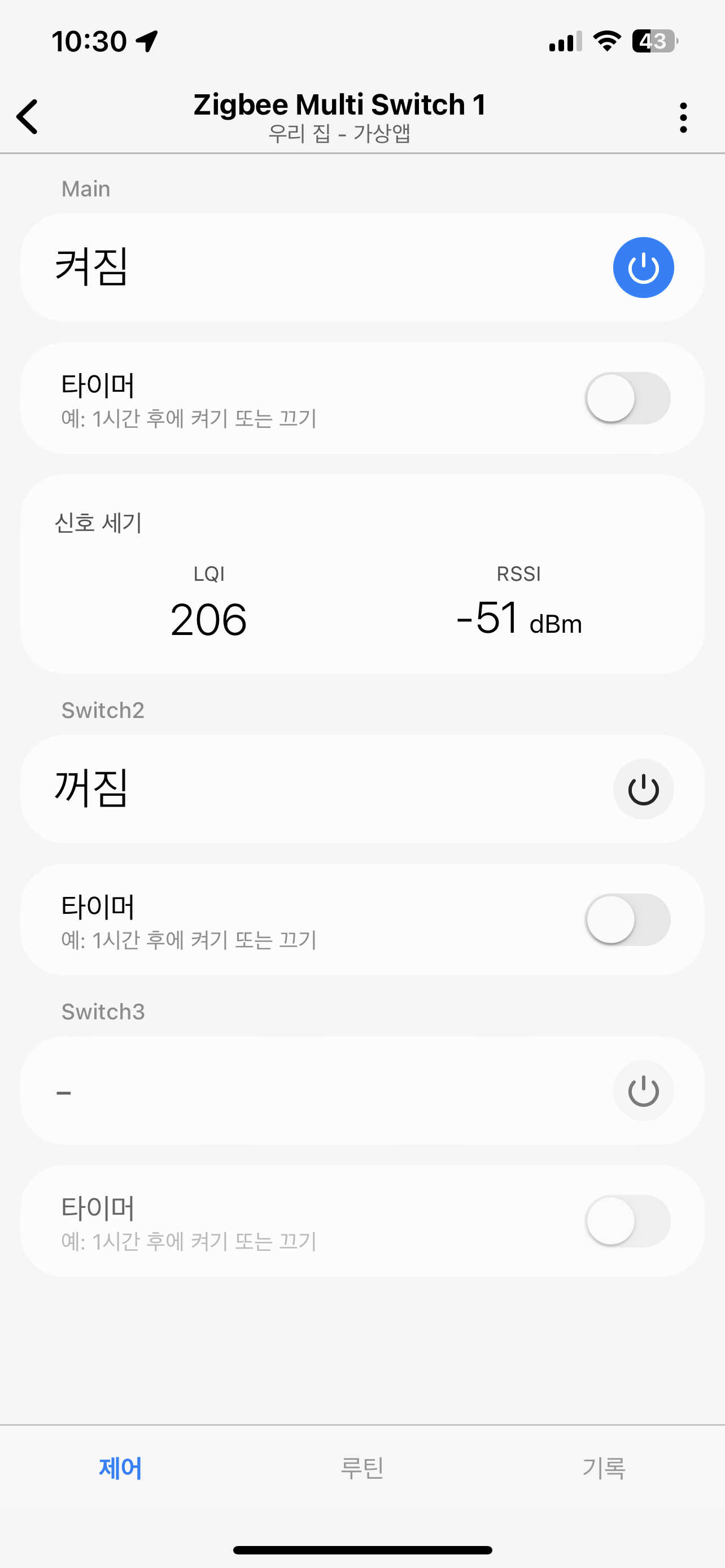

SmartThings에도 연결을 해볼게요



지도님 엣지로 연결이 됩니다.



channel : https://callaway.smartthings.com/channels/466d6a04-2717-4f79-9924-701afabe227b

Manufaturer : _TZ3000_axmpdjjk

Model : TS0012



동작영상입니다.
