Zigbee 3구 벽스위치(86*86)IOT나도 한번 해보자 2023. 5. 18. 16:10
박스만 보면 상판때기좀 보여줘!!라는 마음이 드는 박스입니다.
바로 박스를 열어서 제품을 꺼내 봅니다.
얼핏 보면 터치제품처럼 보이지만 택 스위치 적용이 되어 있습니다.
설명서, 제품, 그리고 2종류의 굵기 나사가 동봉 되어 있습니다.
설명서는 다 거기서 거기지만...딱하나...재 페어링시에 필요하기에 한번 쳐다봅니다.
페어링 방법은 1번 버튼을 10~15초 정도 누르고 있으라고 합니다.
막상 페어링을 해보니..설명서 오류가 있습니다.
일단 페어링 방법은 2가지 입니다.
1. 처음 전원을 인가하면 자동으로 페어링모드로 진입이 됩니다.
앱에서 주변검색으로 들어가면 자동으로 잡힙니다.
2. 앱에서 디바이스를 삭제하면 자동으로 페어링모드로 진입이 됩니다.
3. 기존 플랫폼에서 타 플랫폼으로 넘어갈때 삭제하지 않고 페어링 모드 진입시에 페어링모드 진입방법은
설명서대로 하면 안됩니다.
3-1. 1번 버튼은 3~5초 정도 누르고 있으면 원형이 깜박 거립니다. 그때 손을 떼시면 됩니다.
그리고 이 제품의 특이점은 전면 버튼부가 글래스로 마감이 되어 있습니다.
나름 고급진 이미지를 내세우는건데...여기서 호불호가 있을꺼 같습니다

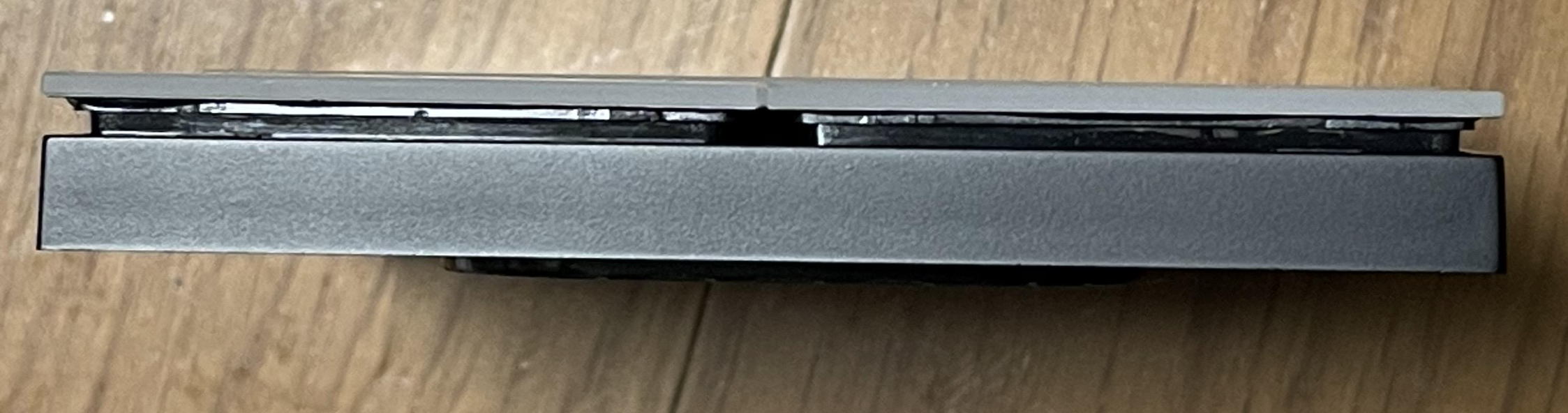

아래 측면 사진을 보시면 이해가 되실겁니다.
정면에서 보면은 white
측면에서 보면은 black
모든 벽스위치가 이제품으로 깔맞춤 되어있으면 모를까...저희집은..망했습니다. ㅋ
커버를 분리해 봅니다.
이제품도 커버만 교체하면은 1구~3구까지 사용이 가능할껄로 보입니다.
단자대가 fogo pin으로 되어있고 기판은 범용으로 사용할수 있도록 해놓은거 같습니다.
하판커버에 보면 포고핀 단자대 옆에 마감으로 막아놓은게 보이는데 아마 구수가 늘어나면 막아놓은 부위를
제거해서 사용하지 않을까 싶습니다.
뒷면에는 제조사와 spec이 마킹 되어 있습니다.
laser를 업으로 하고 있는 제가 이런걸 보면 참 발로 레이저를 했구나 싶습니다. ㅋ
늘 그렇듯 투야에 먼저 페어링을 해봅니다.

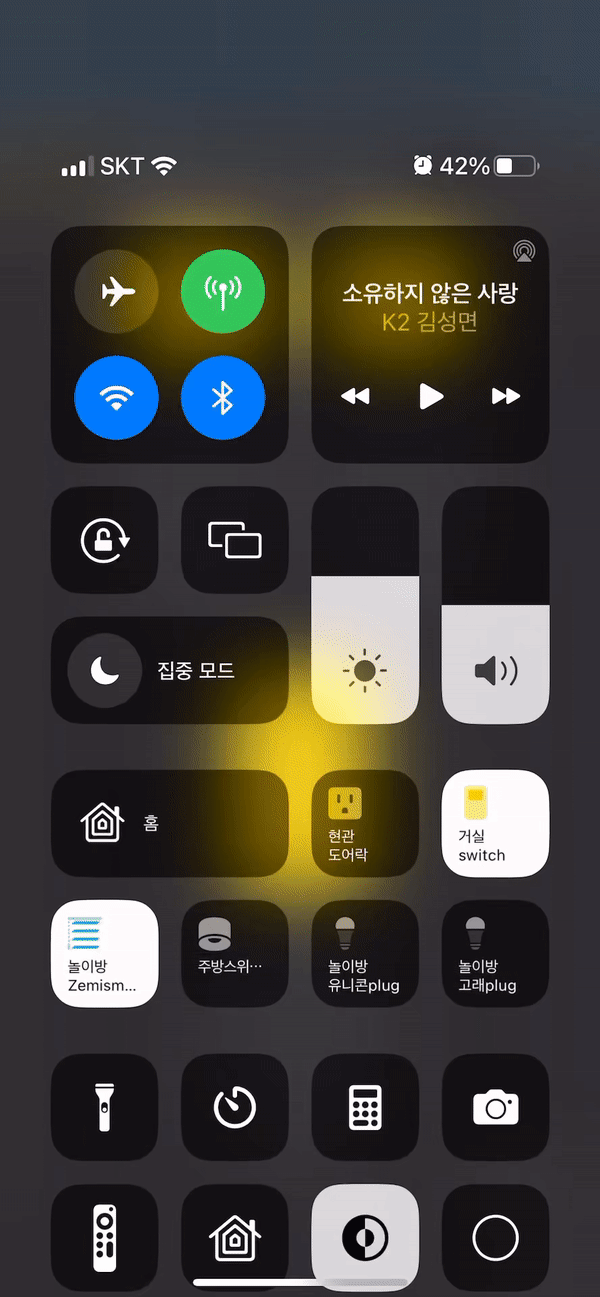

정상 작동 되구요...저희집은 홈킷 허브여서 아이폰 홈킷에도 정상적으로 연동이 됩니다.

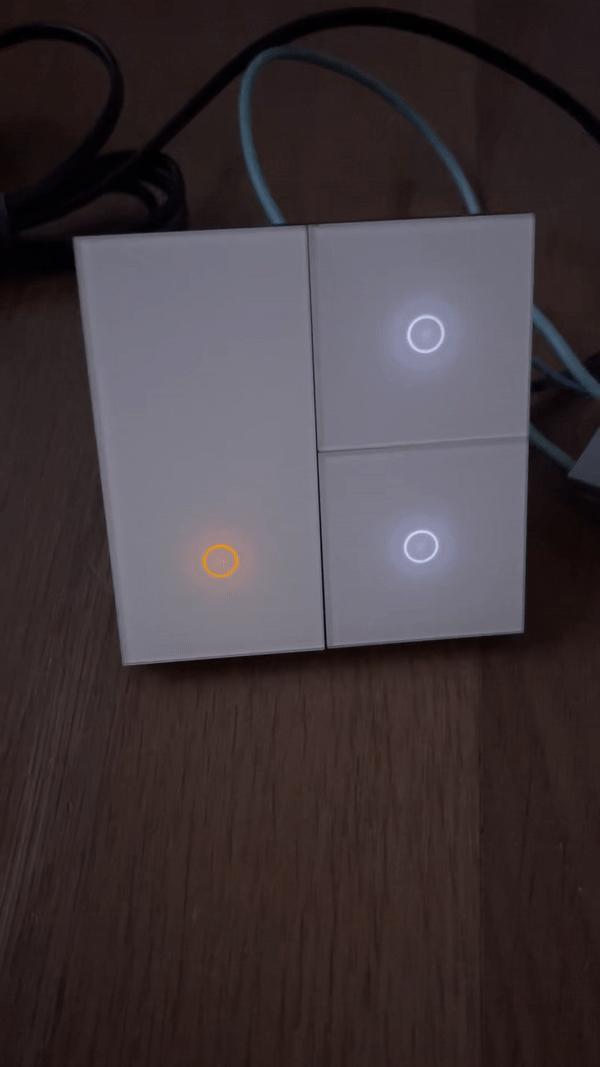

요즘 제품들 보면은 led 인디게이트도 제어가 되게끔 되어있습니다.
led on / off 색상 반전
led off
led 고정
이렇게 지원이 되니 침실에 사용시에는 상황에 맞게 사용하시면 될듯 합니다.
SmartThings에도 연동을 해봅니다.
처음에 연결이 되길래 좋아 했는데 아직도 DTH로 연결이 되어서 깜놀했습니다.
바로 그래프 사이트 들어가서 해당 dth 삭제를 해주고 다시 페어링을 했습니다.
manufacturer : _TZ3000_lmcp6b0a
model : TS0003
엣지드라이버는 룰루해피님꺼와 지도님껄로 하시면 됩니다.
정식 드라이버로 해보니 제대로 동작이 안됩니다.
저는 지도님껄로 했습니다.
디바이스 카드입니다.
행여 2구 이상의 제품일경우 설정에 들어가셔서 child 생성을 하신후 사용하시면 됩니다.
해당 엣지 드라이버를 만들어주신 룰루해피님과 지도님께 감사의 인사를 드립니다.

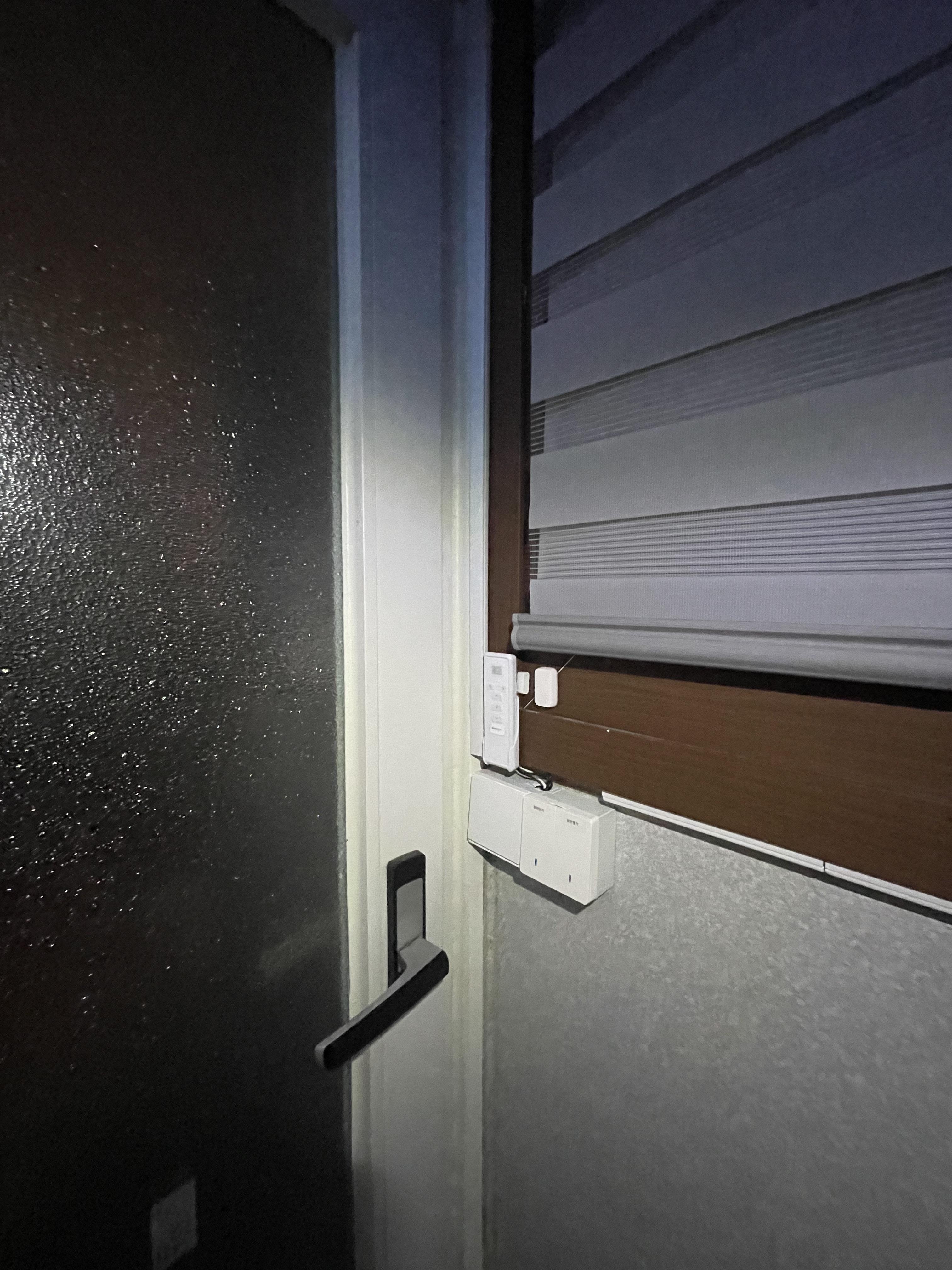

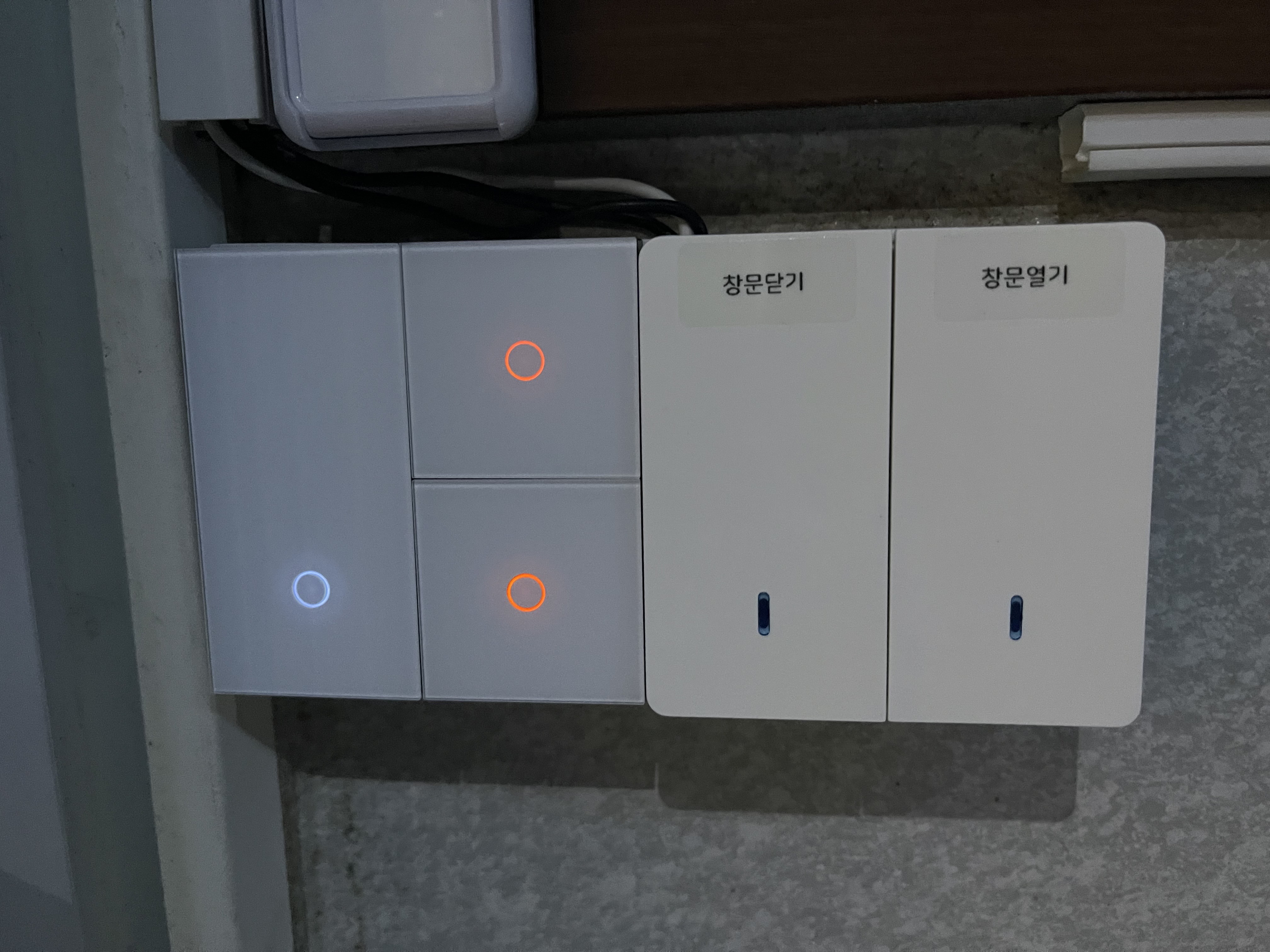

세탁실 설치 사진입니다.
옆에 버튼은 rf 버튼인데 둘이 참 안 어울리네요 ㅠㅠ
모터류 제품은 RF 버튼을 버릴수가 없어요 엉엉
세탁실에 3구 스위치를 적용한 이유는 위에 투야 디바이스카드 보시면 아시겠지만 1구는 조명을 제어하고
2구와 3구는 블라인드 UP/DOWN을 자동화로 만들었습니다.
